Maison individuelle / Draveil (91)

A+ Samuel Delmas Architectes
Maître d'ouvrage : privé
Type de mission : Mission de base
Type : Logement
Architecte : A+ Samuel Delmas Architectes
Livraison : 2016
Surface : 160 m² et 40 m² garage
Type de travaux : Neuf
Hauteur : 6 m
Montant des travaux : 0.330 M€

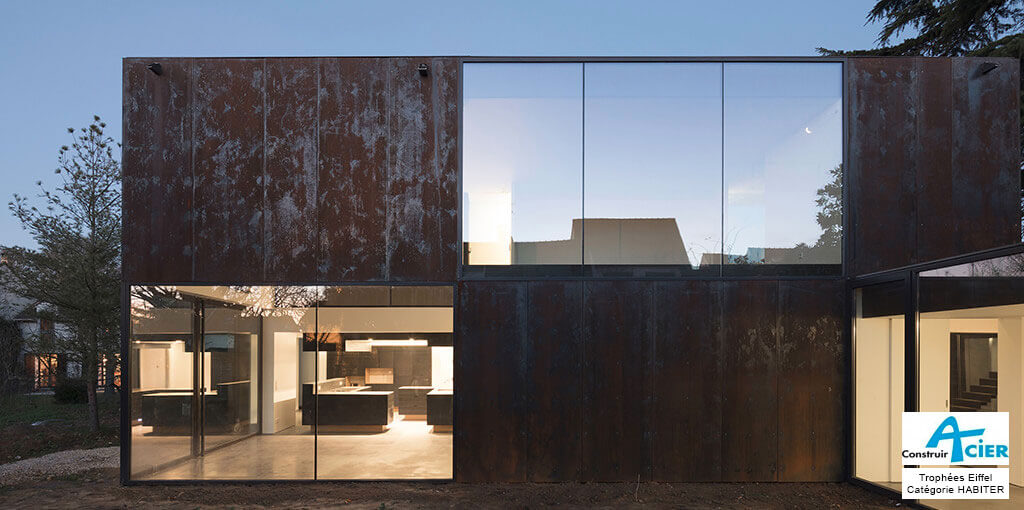

Les façades de la maison individuelle, située à Draveil, sont constituées d’un assemblage de blocs unitaires parallélépipédiques décalés les uns des autres pour former des lignes de rupture en façade alternant des grands pans aveugles en acier à la résistance améliorée à la corrosion atmosphérique du type CORTEN et des façades en produits verriers.
Les blocs de superstructure sont réalisés à base d’ossatures métalliques permettant le franchissement des différents espaces de vie sans porteurs intermédiaires.

Les principales caractéristiques structurelles du projet sont les suivantes :
– les ouvrages d’infrastructure sont constitués de semelles de fondations isolées en béton armé de type superficielles ancrées dans les sables beiges caillouteux associées à un réseau de longrines de section 20×60(cm)ht support des dalles basses coulées sur terre-plein.
– les piédroits métalliques, de section tubulaire circulaire Ø88.9 et 101.6 (mm), sont intégrés dans les complexes de cloisons et de façades,
– les traverses métalliques courantes supports de plancher sont du type IPE180 (d’entraxe 1.80m) et HEB180 (d’entraxe 2.80m),
– entre les traverses métalliques courantes, intégrées dans l’épaisseur du plancher et préalablement percées afin de permettre le passage de barres d’armatures HA, les planchers sont du type mixtes acier-béton collaborant par mise en oeuvre de bacs aciers nervurés métalliques associés à une dalle de compression béton armé de seconde phase d’épaisseur totale 18cm,
– le volume du garage est réalisé par une succession de demi-portique (d’entraxe 2.00m) constitué de piédroit et traverse par plat métallique de section 20x400mm(ht) en acier à la résistance améliorée à la corrosion atmosphérique du type CORTEN 355,
– la stabilité globale du bâtiment sous sollicitations horizontales d’origine climatique est assurée par les palées de contreventement verticales implantées dans les complexes de cloisons associées aux différents niveaux de planchers formant diaphragme de répartition entre les palées.

Crédit photo : Thibaut Voisin
